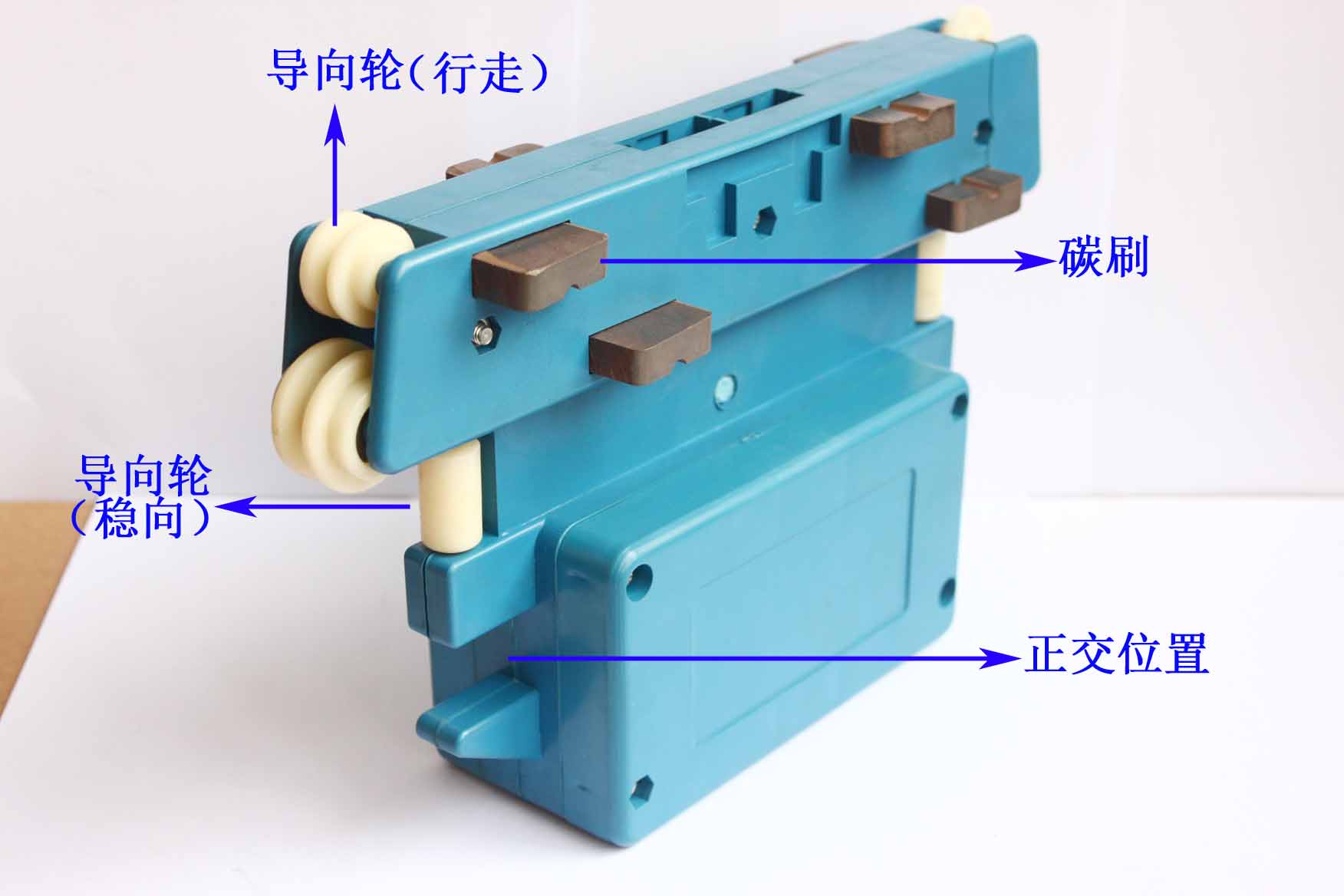

管式安全滑觸線集電器種類挺多，主要是和滑觸線導體極數有關，本文以濟南德瑪四極雙刷集電器為例進行分解。產品如下圖：

1、導向輪
導向輪分為穩定方向?qū)蜉喓托凶邔?dǎo)向輪，這兩種輪子的外觀不同，其作用也不同。穩向?qū)蜉喼饕潜Ｕ霞娖餍凶邎D紙穩定，保證集電器與滑觸線垂直性。行走導向輪主要是保證集電器，在滑觸線槽內行走途中，不發生偏離現象，同時也可保證集電器行走順暢。兩種導向輪同時出現，一般常見于四極雙刷集電器，單刷集電器一般只有行走導向輪。

2、碳刷
碳刷是用來接觸安全滑觸線導體的，碳刷是集電器最為核心的部分，確實該部分移動設備是無法正常工作的，碳刷主要是由銅和石墨材料構成，一般情況下，當碳刷磨損超過三分之二的時候，就需要更換。

3、正交位置
正交位置主要是用來卡撥叉的位置，同時撥叉也可以稱為正交器。撥叉的一端焊接在移動設備上，另一端卡主滑觸線集電器，撥叉的插桿一般三分一處卡主集電器，以保證集電器的平穩。

以上主要是管式滑觸線集電器分析介紹，后續會有其他方面的介紹。
