行車滑觸線主要用于鋼結構廠房可移動設備的供電，安裝形式主要分鋼梁上部和鋼梁腰部，鋼梁上部主要分直接式和組裝臂間接式；鋼梁腰部分直接水平式和直接側裝式。下面簡要介紹以下滑觸線安裝形式。

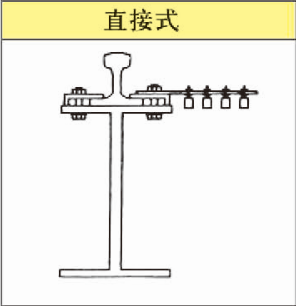

1、直接式安裝，這種方式主要應用在單極安全滑觸線，安裝相對靈活、簡單，既可以將角鋼支架焊接在道軌上，也可以將角鋼支架固定在道軌壓板下，這種安裝形式也是滑觸線安裝人員首選。安裝形式如下圖：

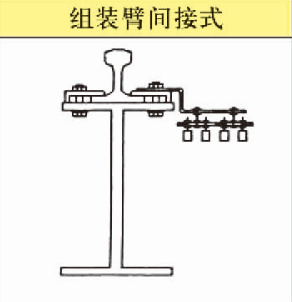

2、組裝臂間接式安裝，該安裝形式主要應用在管式多極滑觸線，采用的角鋼支架為Z字形，該安裝形式結構簡單，安裝方便，后期檢修也方便，Z字形支架可以焊接在道軌上，也可以固定在道軌壓板下，該該種形式常見于單梁行車滑觸線安裝。安裝形式如下圖：

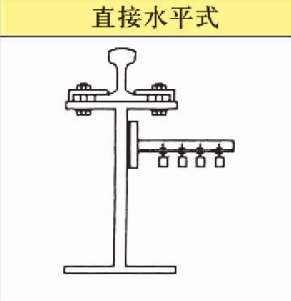

3、直接水平式安裝，這種安裝形式比較少見，主要應用在安裝環境有特殊要求，該安裝形式相對復雜，檢修維護需要借助腳手架，后期檢修維護也較為麻煩，除特殊要求外，這種形式一般不采用這種安裝。安裝形式如下圖：

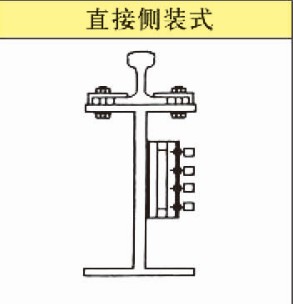

4、直接側裝式安裝，該安裝形式主要應用在高溫剛體滑觸線，剛體滑觸線采用這種安裝要求的原因，主要是其滑觸線及配件結構影響，該安裝形式安裝復雜，檢修麻煩，常見于煉鋼廠、冶煉廠等車間。安裝形式如下圖：

以上幾種行車滑觸線安裝形式主要是室內安裝，其室外安裝形式，會在后續介紹。
